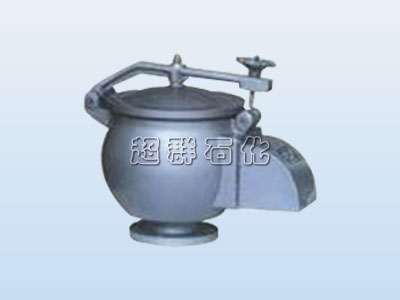

快開式呼吸閥
時間：2012-11-30 16:45

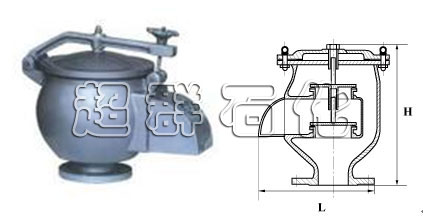

快開式呼吸閥 HXF-K 型

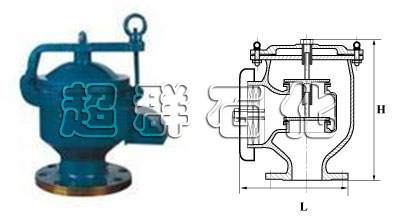

快開式阻火呼吸閥 HXF-KZ 型
| 快開式呼吸閥呼吸閥型號 | 正壓 | 負壓 |
| HXF-88AⅠ | +353pa | -295pa |
| HXF-88BⅠ | ||
| HXF-88AⅡ | +980pa | -295pa |
| HXF-88BⅡ | ||
| HXF-88AⅢ | +1765pa | -295pa |
| HXF-88BⅢ | ||
快開式呼吸閥外形尺寸：
規格呼吸閥尺寸
| D | D1 | D2 | n | d | |
| DN50 | 140 | 110 | 90 | 4 | 14 |
| DN100 | 205 | 170 | 145 | 4 | 18 |
| DN150 | 260 | 225 | 200 | 8 | 18 |
| DN200 | 315 | 280 | 255 | 8 | 18 |
| DN250 | 370 | 335 | 310 | 12 | 18 |
| 規格尺寸 | ||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| in | ½ | ¾ | 1 | 1¼ | 1½ | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| L | / | 160 | 160 | 160 | 160 | 160 | 213 | 213 | 265 | 306 | 355 | 420 | 480 | 550 | 590 | 590 |
| H | ¾ | 160 | 255 | 255 | 255 | 255 | 260 | 260 | 290 | 330 | 330 | 350 | 400 | 510 | 580 | 610 |
